راهنمای فنی قطعات و مکانیزم جک دندهای؛ چرخدنده و شانه (Rack & Pinion)
راهنمای فنی قطعات و مکانیزم جک دندهای؛ چرخدنده و شانه جک دندهای نمونهای بارز از نبوغ مهندسی مکانیک کلاسیک است. این ابزار بدون نیاز به هیچگونه مدار الکتریکی، هیدرولیکی یا پنوماتیکی و صرفاً با بهرهگیری از قوانین اهرمها و انتقال نیرو از طریق تماس دندانهها، قادر است بارهایی با وزن دهها تن را جابهجا کند.
برای مهندسان، خریداران صنعتی و تکنسینهای تعمیرات، درک دقیق قطعات داخلی و مکانیزم حاکم بر این جک اهمیت زیادی دارد. در این مقاله فنی، نگاهی عمیق به ساختار داخلی، آلیاژهای مورد استفاده، نسبتهای چرخدندهای و مکانیزم ایمنی جکهای دندهای میاندازیم.
مکانیزم انتقال نیرو: تبدیل حرکت دورانی به خطی
اساس کار جک دندهای، مکانیزم Rack and Pinion یا همان چرخدنده و شانه دنده است. در این سیستم، حرکت دورانی که کاربر به دسته جک وارد میکند، طی چند مرحله کاهش سرعت و افزایش گشتاور، به حرکت خطی شانه دنده تبدیل میشود.
[نیروی دست کاربر] ---> [دسته چرخنده] ---> [چرخدندههای کاهش سرعت] ---> [پینیون محرک] ---> [شانه دنده (حرکت خطی)]
برای اینکه کاربر بتواند به عنوان مثال یک بار ۱۰ تنی را تنها با چرخاندن یک دسته کوچک با نیروی دست خود (حدود ۲۰ تا ۳۰ کیلوگرم نیرو) بلند کند، باید نسبت انتقال قدرت بسیار بالایی در گیربکس جک طراحی شده باشد. این کار با استفاده از یک سیستم چرخدنده خورشیدی یا زنجیره چرخدندههای ساده پیشانی (Spur Gears) انجام میشود.
آنالیز متالورژی و جنس قطعات کلیدی
تحت بارهای شدید، دندانههای چرخدنده و شانه در معرض تنشهای شدید برشی، سایشی و خمشی قرار دارند. کوچکترین نقص در آلیاژ یا عملیات حرارتی این قطعات میتواند منجر به کچل کردن (شکستگی دندانهها) و سقوط بار شود.
1. آلیاژ شانه دنده (Rack)
شانه دنده معمولاً از فولادهای آلیاژی با کربن متوسط تا بالا مانند AISI 1045 یا فولادهای کروم-مولیبدن مانند AISI 4140 (42CrMo4) ساخته میشود.
- عملیات حرارتی: دندانههای شانه تحت فرآیند سختکاری القایی (Induction Hardening) قرار میگیرند تا سختی سطحی آنها به حدود ۵0 تا ۵۵ راکول سی (HRC) برسد. این کار باعث میشود دندانهها در برابر سایش مقاوم شوند، در حالی که هسته داخلی میله نرمتر باقی میماند تا خاصیت چقرمگی (Toughness) خود را حفظ کرده و تحت بارهای ضربهای نشکند.
2. آلیاژ چرخدندهها (Pinions and Gears)
چرخدندههای کوچک (پینیونها) به دلیل تعداد درگیری بالاتر در هر دوره کاری، سریعتر دچار استهلاک میشوند. این قطعات معمولاً از فولادهای عملیات حرارتی شونده نظیر 1.7225 (42CrMo4) یا فولادهای سمانتاسیون (کربورایزینگ) مانند 1.7131 (16MnCr5) ساخته میشوند تا دارای سطحی فوقالعاده سخت و مغزی نرم و مقاوم در برابر ضربه باشند.
بررسی مکانیزم ایمنی و ترمز (The Brake / Pawl Mechanism)
یکی از حیاتیترین بخشهای فنی جک دندهای، ترمز ایمنی آن است. بدون سیستم ترمز، به محض رها کردن دسته توسط کاربر، سنگینی بار باعث چرخیدن معکوس دسته با سرعت فوقالعاده بالا و سقوط فوری بار خواهد شد که بسیار خطرناک است.
این سیستم ایمنی معمولاً از دو بخش تشکیل شده است:
۱. چرخ جغجغه و شیطانک (Ratchet and Pawl)
یک چرخ دندانهدار یکطرفه (Ratchet) روی شفت اصلی خروجی قرار دارد. یک یا دو شیطانک (Pawl) فلزی به کمک فنر روی دندانههای این چرخ قرار میگیرند. وقتی جک رو به بالا حرکت میکند، شیطانکها روی دندانهها سر میخورند؛ اما به محض اینکه حرکت رو به بالا متوقف شود، شیطانکها در دندانه چرخ جغجغه قفل شده و مانع از چرخش معکوس میشوند.
۲. کلاچ اصطکاکی (Friction Brake)
در جکهای دندهای صنعتی مدرنتر و باکیفیتتر، علاوه بر چرخ جغجغه، از یک کلاچ اصطکاکی چند صفحهای (شبیه به سیستم ترمز صفحه کلاچ خودرو) استفاده میشود. این سیستم اجازه میدهد بار به آرامی و با کنترل کامل، بدون ضربه زدن و به صورت یکنواخت به پایین هدایت شود.
جدول مشخصات ابعادی و نسبتهای فنی متداول در جکهای دندهای
در طراحی و انتخاب جک دندهای، پارامترهای فنی زیر نقشی تعیینکننده دارند:
| ظرفیت اسمی (تن) | نیروی لازم روی دسته (نیوتن) | گام دندانه شانه (mm) | کورس مفید بالابری (mm) | وزن خالص جک (kg) |
|---|---|---|---|---|
| 1.5 | ~ 150 | 12 | 300 | 12 |
| 3 | ~ 190 | 14 | 350 | 20 |
| 5 | ~ 250 | 16 | 350 | 28 |
| 10 | ~ 380 | 18 | 400 | 46 |
| 15 | ~ 400 | 20 | 400 | 58 |
| 20 | ~ 450 | 22 | 400 | 72 |

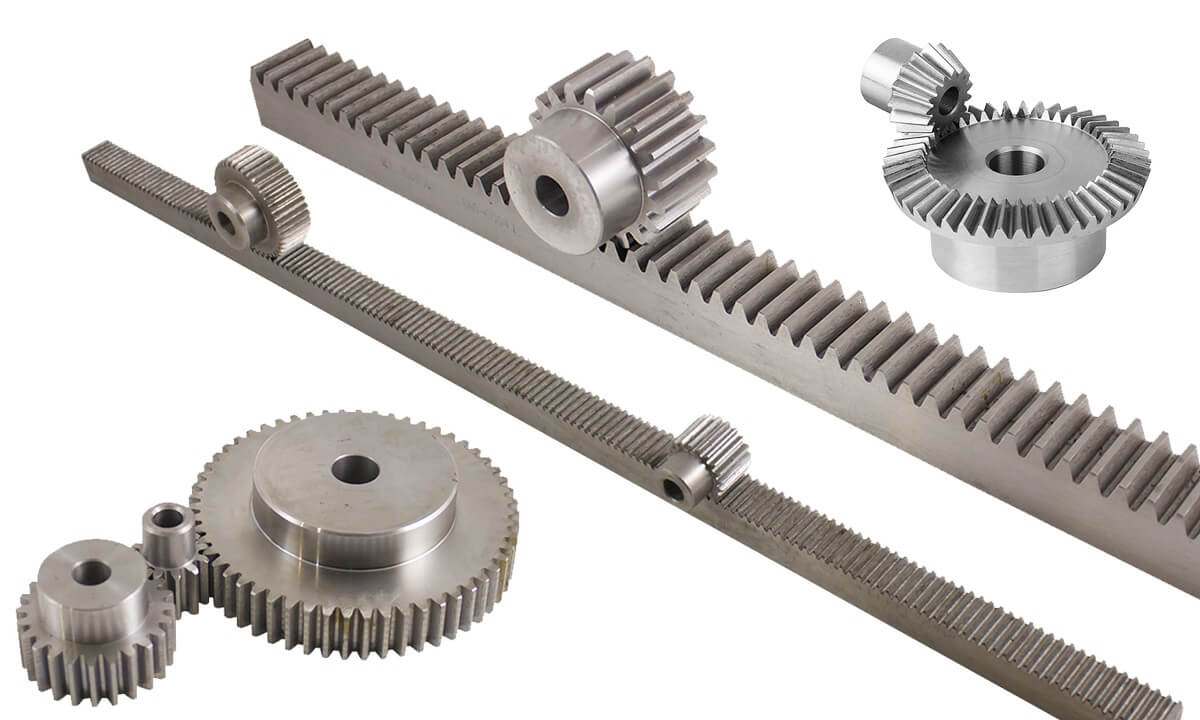

تفاوت طراحی دندانه: دنده ساده در مقابل دنده مارپیچ
چرخدندهها و شانههای مورد استفاده در این جکها به دو روش طراحی میشوند:
دندانه ساده (Spur Rack & Pinion)
- مزایا: هزینه ساخت پایینتر، عدم ایجاد نیروی محوری روی شفتها، تعمیر و تعویض آسانتر.
- معایب: صدای بیشتر هنگام حرکت زیر بار، تمرکز تنش بالاتر روی تکدندهها.
دندانه مارپیچ (Helical Rack & Pinion)
- مزایا: درگیری نرمتر و بدون صدا، توزیع بار روی چند دندانه به صورت همزمان، تحمل بارهای سنگینتر با ابعاد کوچکتر.
- معایب: تولید نیروی محوری جانبی که نیازمند بلبرینگهای خاص است، قیمت بالاتر.
جمعبندی فنی
مکانیزم جک دندهای تلفیقی از متالورژی دقیق فولادهای آلیاژی و طراحی هوشمندانه سیستمهای انتقال قدرت چرخدندهای است. کارکرد مطمئن این ابزار در سختترین شرایط محیطی، وابسته به کیفیت تراش دندانهها، سختکاری سطحی شانه دنده و عملکرد بینقص کلاچ و ضامن ترمز آن است. آشنایی با این جزییات فنی به مهندسان کمک میکند تا انتخابی دقیق و متناسب با شرایط عملیاتی خود داشته باشند.
سوالات متداول فنی
چرا جنس دندانههای شانه جک نباید خیلی سخت و ترد باشد؟
اگر سختی کل بدنه شانه دنده بیش از حد بالا باشد، فولاد ترد و شکننده میشود. در این حالت تحت بارهای ناگهانی یا ضربه، دندانهها به جای تغییر شکل جزئی، فوراً دچار شکستگی و لبپریدگی میشوند. به همین دلیل فقط سطح دندانه سختکاری القایی میشود.
چه عواملی باعث کچل کردن یا خرابی دندانههای جک میشود؟
تجاوز از ظرفیت بار مجاز جک، عدم روانکاری دورهای و ورود ذرات ساینده سخت (مانند سنگریزه و ماسه جوشکاری) به درون شیار دندانهها از عوامل اصلی سایش و خرابی سریع دندانهها هستند.
نقش گریس در مکانیزم چرخدنده و شانه چیست؟
گریس نه تنها اصطکاک و نیروی لازم برای چرخاندن دسته را کاهش میدهد، بلکه به عنوان یک لایه محافظ در برابر زنگزدگی رزوهها و ورود آب به پوسته داخلی عمل میکند.
