جک دندهای چیست؟ بررسی انواع، طرز کار، ساختار و کاربردهای آن در صنعت

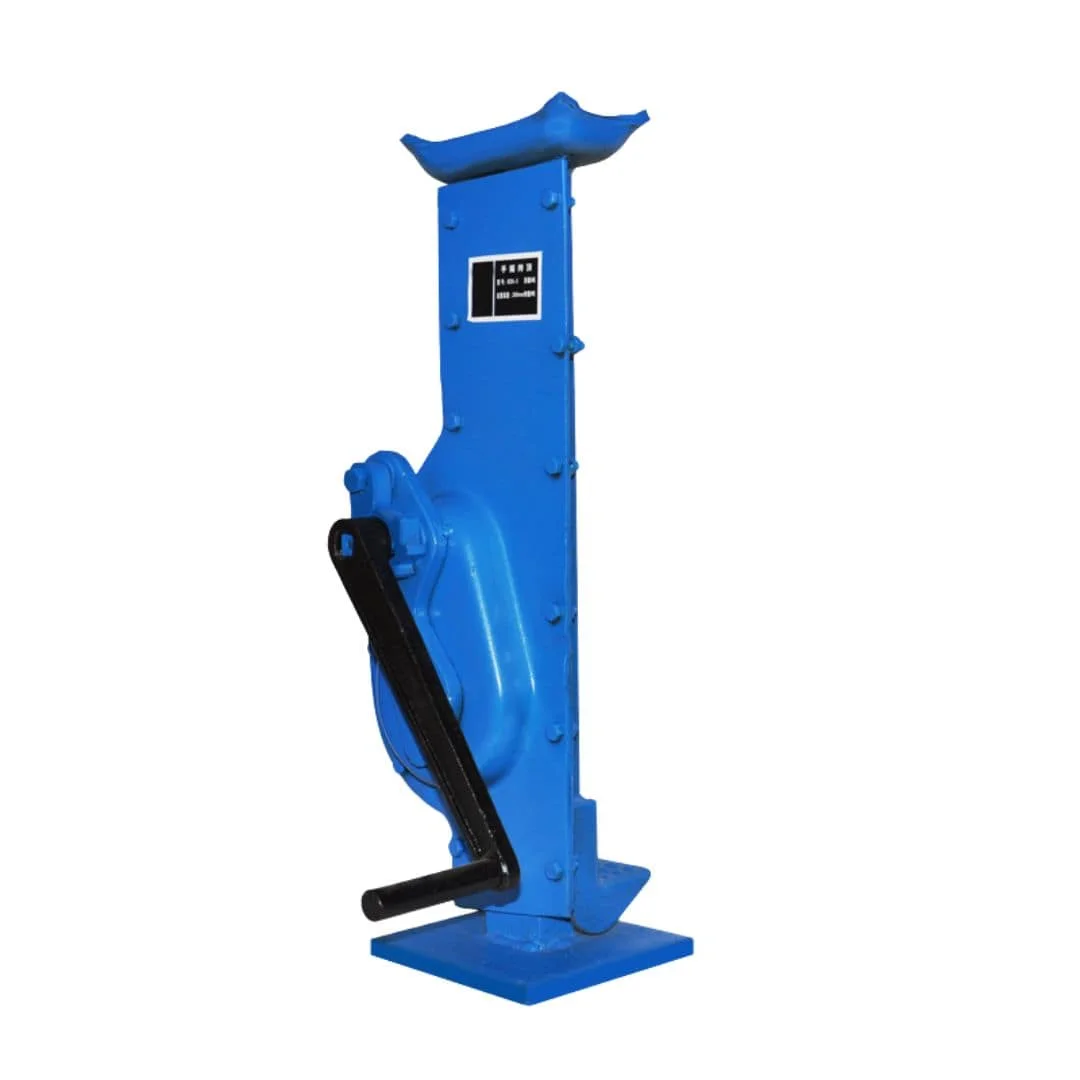

بررسی انواع، طرز کار، ساختار و کاربردهای جک دندهای در صنعت در دنیای صنایع سنگین، کارگاهها و خطوط تولید، نیاز به بلند کردن، جابهجا کردن و نگه داشتن بارهای سنگین یک نیاز روزمره و حیاتی است. ابزارهای مختلفی برای این کار وجود دارند؛ اما زمانی که نیاز به دقت بالا، عدم افتادگی بار در طول زمان، کارکرد بدون نیاز به روغن و سیستمهای هیدرولیکی، و دوام بالا در شرایط سخت باشد، یکی از بهترین گزینهها جک دندهای (Rack and Pinion Jack) است.
جک دندهای که در بازار به نامهای جک مکانیکی، جک شانه دندهای یا جک لکوموتیوی نیز شناخته میشود، ابزاری است که با تکیه بر قوانین فیزیک مکانیک و چرخدندهها کار میکند. در این مقاله به زبان ساده و تخصصی بررسی میکنیم که جک دندهای چیست، چگونه کار میکند و در چه صنایعی کاربرد دارد
جک دندهای چیست و چگونه کار میکند؟
جک دندهای یک ابزار بالابرنده مکانیکی است که نیروی چرخشی دست (یا الکتروموتور) را به نیروی خطی مستقیم تبدیل میکند. بر خلاف جکهای هیدرولیکی که از فشار روغن برای بالا بردن بار استفاده میکنند، یا جکهای بادی که با فشار هوا کار میکنند، این جک کاملاً مکانیکی است.
مکانیزم چرخدنده و شانه (Rack and Pinion)
قلب تپنده این جک، مکانیزم رول و پینیون یا همان چرخدنده و شانه دنده است:
- پینیون (Pinion): یک چرخدنده دایرهای کوچک است که به دسته یا شفت ورودی متصل است.
- رک یا شانه دنده (Rack): یک ریل یا میله تخت فلزی است که روی بدنه آن دندانههایی به صورت خطی تراشیده شده است.
هنگامی که اپراتور دسته جک را میچرخاند، چرخدنده کوچک (پینیون) به حرکت درمیآید. دندانههای چرخدنده با دندانههای روی شانه درگیر شده و باعث حرکت خطی و عمودی شانه دنده به سمت بالا یا پایین میشود. به این ترتیب، بار قرار گرفته روی شاخک یا پیشانی جک با کمترین انرژی فیزیکی به سمت بالا هدایت میشود.
اجزای اصلی ساختار جک دندهای
یک جک دندهای استاندارد صنعتی از قطعات زیر تشکیل شده است:
- بدنه یا پوسته خارجی (Housing): معمولاً از چدن نشکن یا فولاد ضخیم ساخته میشود تا قطعات داخلی را در برابر ضربه و گرد و غبار محافظت کند و بار اعمال شده را تحمل کند.
- شانه دنده (Rack / Gear Bar): میله اصلی بالابرنده که از فولاد سختکاری شده ساخته میشود تا زیر بارهای چند تنی دچار تغییر شکل یا ساییدگی دندانه نشود.
- گیربکس داخلی (Gear Train): مجموعهای از چرخدندههای کاهشدهنده سرعت و افزایشدهنده قدرت که نیروی ورودی دست کاربر را چند برابر میکنند.
- دسته چرخان (Cranks / Handle): دستهای که کاربر برای بالا یا پایین بردن بار آن را میچرخاند. در برخی مدلها این دسته قابلیت تاشو بودن دارد.
- سیستم ترمز یا ضامن نگهدارنده (Ratchet / Pawl): یکی از مهمترین بخشهای ایمنی جک است که مانع از برگشت ناگهانی شانه دنده به پایین تحت فشار بار میشود.
- شاخک پایینی (Toe) و کلاهک بالایی (Head): این جکها معمولاً دو محل برای اعمال بار دارند؛ یکی کلاهک بالایی برای بارهای استاندارد و دیگری شاخک پایینی برای بارهایی که فاصله بسیار کمی با زمین دارند.
انواع جک دندهای
جکهای دندهای بر اساس ظرفیت، طراحی و کاربرد به چند دسته اصلی تقسیم میشوند:
1. جک دندهای دستی (صنعتی و کارگاهی)
این مدل رایجترین نوع جک دندهای است. نیروی محرک آن کاملاً توسط نیروی دست انسان تامین میشود. ظرفیتهای متداول آن بین ۱.۵ تن تا ۲۵ تن متغیر است. از این جکها در کارگاههای ماشینکاری، ساخت سازههای فلزی و خطوط ریلی استفاده میشود.
2. جک دندهای خودرویی (جک بغل خودرو)
بسیاری از خودروهای قدیمی یا خودروهای شاسیبلند آفرودی از نوعی جک مکانیکی دندهای یا جکهای «های لیفت» (Hi-Lift) استفاده میکنند که بر پایه درگیری دندانهای کار میکنند. این جکها ارتفاع بالابری بسیار بالایی دارند و در مسیرهای ناهموار گلی و صخرهای کاربرد حیاتی دارند.
3. جک دندهای لکوموتیوی یا راه آهن
این جکها بسیار سنگینکار و با ظرفیتهای بالا (گاهی تا ۵۰ تن) طراحی میشوند. از آنها برای بلند کردن واگنها، لکوموتیوها و ریلگذاری راهآهن استفاده میشود. بدنه بسیار ضخیم و چرخدندههای آلیاژی فوقالعاده مقاوم از ویژگیهای این دسته است.
کاربردهای جک دندهای در صنایع مختلف
به دلیل ساختار مکانیکی بدون روغن و پایداری بالا، جک دندهای جایگاه ویژهای در صنایع دارد:
- صنعت راهآهن و مترو: برای تراز کردن ریلها، بلند کردن واگنها جهت تعمیرات و تعویض چرخها.
- ساختمانسازی و عمرانی: نگه داشتن موقت سقفها، تراز کردن تیرآهنها و ستونهای سنگین قبل از جوشکاری نهایی.
- صنایع دریایی و بنادر: بلند کردن قطعات سنگین شناورها و تجهیزات تخلیه بار.
- کارگاههای مکانیکی و ماشینسازی: نگه داشتن قطعات سنگین دستگاهها در حین مونتاژ یا دمونتاژ.
- معادن: برای نگهداری سقف تونلها به طور موقت یا جابهجایی تجهیزات استخراج سنگین.
مزایای استفاده از جک دندهای
چرا با وجود جکهای هیدرولیکی، هنوز جکهای دندهای بسیار محبوب هستند؟
- عدم افتادگی تحت بار (Safety under Load): جکهای هیدرولیکی ممکن است به دلیل نشتی داخلی روغن یا خرابی اورینگها، به مرور زمان و به آرامی پایین بیایند. اما جک دندهای به دلیل قفل مکانیکی و فیزیکی دندانهها، بار را برای ساعتها یا روزها بدون یک میلیمتر افتادگی در همان ارتفاع نگه میدارد.
- بینیازی از روغن و شیلنگ: هیچگونه ریسک نشتی روغن، سوراخ شدن شیلنگ یا آلودگی محیط زیست وجود ندارد.
- کارکرد در شرایط دمایی سخت: یخزدگی یا داغ شدن بیش از حد تاثیری روی کارکرد جک مکانیکی ندارد، در حالی که عملکرد روغن هیدرولیک در دماهای بسیار بالا یا پایین مختل میشود.
- تعمیر و نگهداری آسان: ساختار آن قطعات پیچیده آببندی ندارد و با یک گریسکاری دورهای ساده سالها کار میکند.
- قابلیت کارکرد افقی و عمودی: برخلاف بسیاری از جکهای هیدرولیک که فقط باید به صورت عمودی استفاده شوند، جک دندهای را میتوان به صورت افقی (برای هل دادن یا کشیدن بارهای سنگین) نیز به کار برد.
جمعبندی
جک دندهای یک ابزار بالابرنده مکانیکی کلاسیک اما همچنان بیرقیب در شرایط سخت صنعتی است. مکانیزم سادۀ چرخدنده و شانه دنده در کنار سیستم ترمز مکانیکی مطمئن، این دستگاه را به گزینهای ایدهآل برای بلند کردن بارهای سنگین بدون نگرانی از افت ناگهانی بار تبدیل کرده است.
سوالات متداول درباره جک دندهای
آیا جک دندهای امنیت بیشتری نسبت به جک هیدرولیک دارد؟
بله، از نظر نگه داشتن بار در طولانیمدت، به دلیل درگیری مستقیم چرخدندهها و عدم وجود ریسک نشتی روغن، جک دندهای امنیت بالاتری در تثبیت موقعیت بار دارد.
ظرفیت باری جکهای دندهای چقدر است؟
این جکها در ظرفیتهای متنوعی از ۱.۵ تن، ۳ تن، ۵ تن، ۱۰ تن، ۱۵ تن تا ظرفیتهای سنگین ۵۰ تن تولید و در بازار عرضه میشوند.
آیا از جک دندهای میتوان به صورت افقی استفاده کرد؟
بله. بر خلاف جکهای هیدرولیکی بطری که برای کارکرد صحیح به نیروی جاذبه و جریان روغن نیاز دارند، جکهای دندهای به دلیل مکانیکی بودن کامل، در تمام زوایا (عمودی، افقی و مایل) به خوبی کار میکنند.
